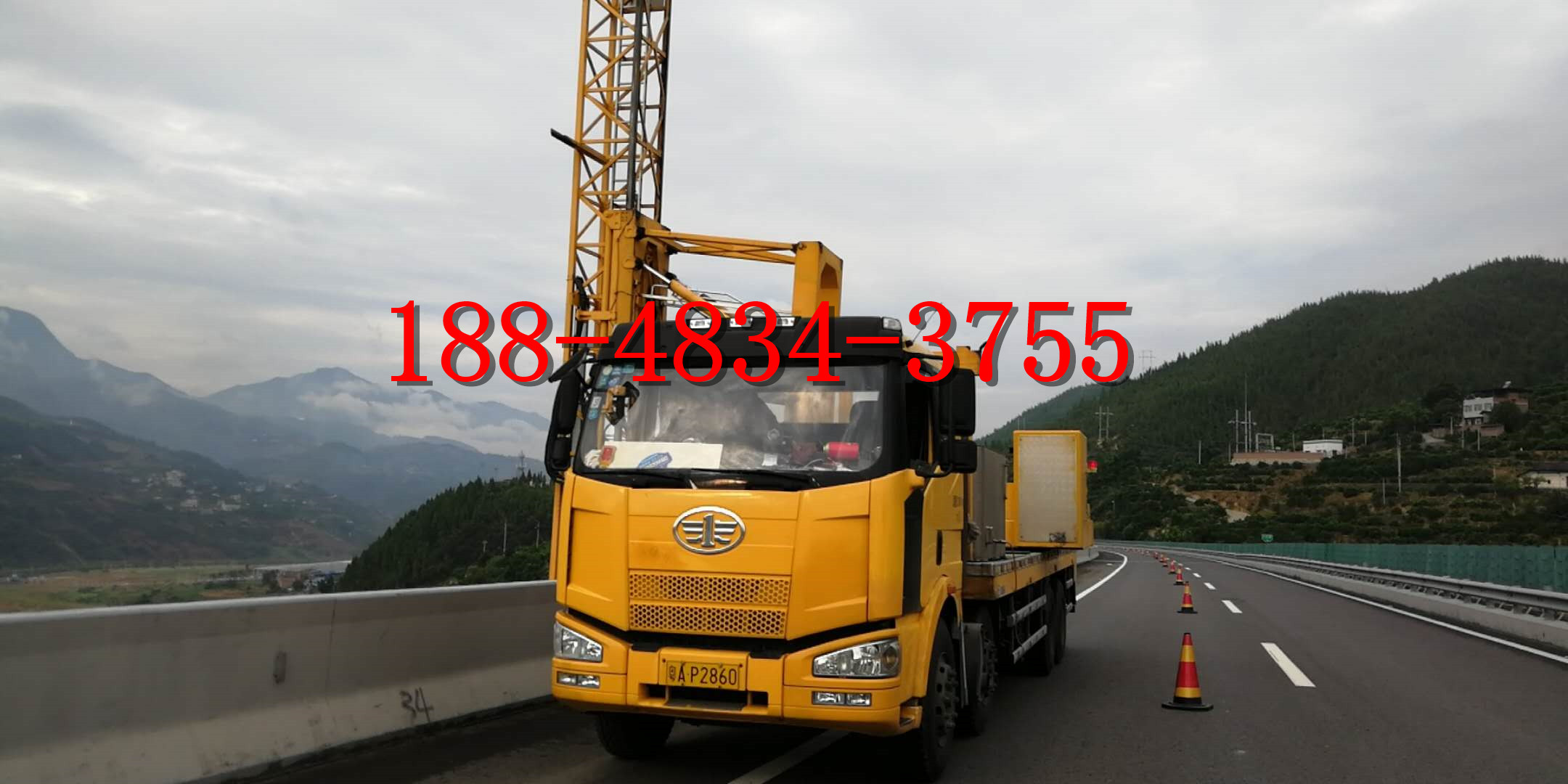

吐鲁番14米桥检车出租，吐鲁番16米桥梁检测车租赁电话：188-4834-3755
吐鲁番业政邦桥检车租赁公司分析由于桥梁设计的细节问题会出现的病害有哪些呢
简支梁桥面板铰接缝连接差
简支梁桥面板铰接缝连接差在桥面上的反映是沿着桥面板的铰接缝位置处桥面铺装开裂、局部沉陷,出现单板受力的危险状态,在超重车辆车轴经过时,极易造成梁体损坏,影响行车安全。从设计方面考虑造成此类病害的原因有以下两点:
(1)铰接缝连接钢筋弱,如钢筋直径小、等级低、间距稀疏;(2)桥面铺装与梁体表面结合差,形成“两张皮”,未起到分散、连接作用;桥面铺装比较薄且不均匀,桥面铺装的钢筋网钢筋直径小、等级低、间距稀疏。此病害在成渝、成绵、隆纳高速公路、一些城市桥梁中较为普遍,在各种桥梁的结构设计或加固设计中主要要从以上两点原因中进行改进设计。
预应力齿块等局部开裂
在连续梁、斜拉桥梁体的顶板、底板上的预应力锚头齿块经常有沿预应力管道方向的裂缝,从设计方面考虑造成此类病害的原因有以下两点:
(1)沿预应力管道方向的横向钢筋布置间距稀疏,钢筋较弱;(2)复杂受力宜通过局部应力分析计算指导设计配筋。
宽板桥横向布筋不足引起的纵向开裂
从设计方面考虑造成此类病害的原因有以下两点:
(1)横向钢筋弱,如钢筋直径小、间距稀疏;
(2)空间双向受力,应以空间有限元分析进行计算分析。
此病害在成都营门口立交桥、江油市太白桥、三环路个别桥梁中存在,如果开裂过多,会发展成坑槽、钢筋网外露等更严重病害,严重影响桥梁整体使用寿命和行人行车安全,在桥梁设计方案中,对于宽板桥应根据空间计算分析进行指导设计。太白桥(江油市北环路流春桥)跨越安昌河,横穿太白公园风景名胜区,是一座融功能景观于一体的城市道路桥梁。该桥式孔跨为: 25·5m+2-43·5m+25·5m钢筋砼连续“V”型斜腿刚构式桥,两端采用U形桥台,桥梁全长146·9m。桥面净宽为净-14m行车道+2×3·0m人行道,全宽20·4m。桥面设置横坡:行车道为1·5%人字排水坡;人行道为0·5%单向排水坡。该桥建于1991年,该桥主要病害为存在一条纵向贯通宽裂缝。经查阅原设计图,横向钢筋布置较弱,我们进行了空间有限元分析,横向应力较大印证了出现纵向贯通裂缝的必然性。
大翼缘板负弯矩区横向开裂
发生此类病害主要是由于大翼缘板的剪力滞后效应未得到充分考虑,因此,在设计方案中应充分考虑城市车道行车,若采用大翼缘板梁体设计方案,则应加强大翼缘板负弯矩区的布筋情况。
牛腿布筋不当产生的受力裂缝在桥梁结构中,牛腿是主要组成部分,一旦出现裂缝会对桥梁整体使用及行车安全产生不良影响,在设计方案中应充分考虑牛腿的受力情况,按照实际受力特征加强布筋,使其在运营期间能正常工作并延长使用寿命。
下部结构
在桥梁施工过程中,由于地基的承载能力不足,以及压实度未达到设计要求等原因出现地基不均匀沉降和大体积砼自身的温度收缩徐变因素,在桥台部位出现竖向裂缝的现象较为普遍,所以在设计过程中应通过地基的极限承载能力验算,根据桥台的受力分析,在实体桥台的合理部位必需设置竖向沉降缝,以保证桥梁能安全的使用。
